Stark genug?

Wie viel Last eine Decke tragen kann

Um die Tragfähigkeit zu berechnen, belastet die HTWK-Ausgründung IEXB Decken mit Stahlrahmen und hydraulischen Pressen. So können die Bauingenieure vorherbestimmen, ab welchem Gewicht alles zusammenbrechen würde. Wir waren beim Belastungstest im sächsischen Vogtland dabei, wo eine ehemalige Eisengießerei zum Fitnessstudio werden soll.

Fitnessgeräte sind schwer. Deswegen gibt eine europäische Norm vor, dass Decken von Sportstätten mehr als eine Tonne Last pro Quadratmeter tragen können müssen. Inklusive aller erforderlichen Sicherheiten prüft IEXB die Decke der alten Eisengießerei mit einer Last von 52 Tonnen. Das ist so viel wie zehn Elefantenbullen wiegen.

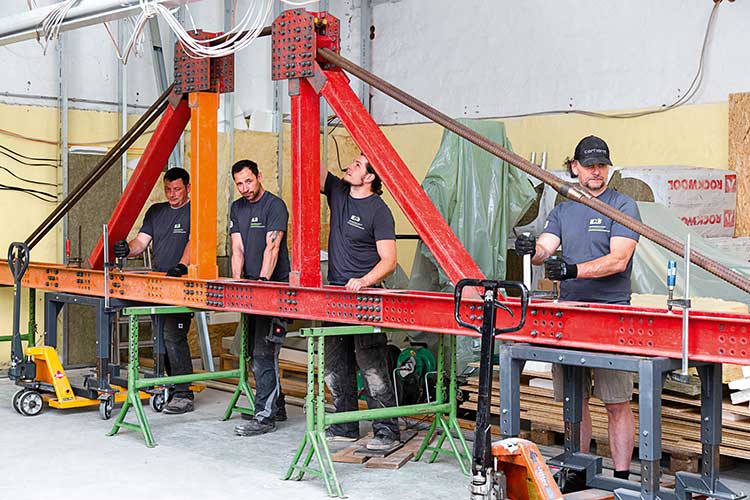

Dafür installieren die Tragwerksprüfer Gunter Hahn und Markus Fischer und ihre beiden Helfer innerhalb von zwei Stunden ein Gestell aus Stahl, das auf Böcken steht und mit daran befestigten Hydraulikzylindern für viel Druck sorgt. Damit wollen die Bauingenieure herausfinden, ob die Decke über dem ersten Geschoss der ehemaligen Eisengießerei in Limbach tatsächlich hält.

Rein rechnerisch kam ein Statiker zu dem Ergebnis, dass die Decke der alten Halle für die neue Nutzung als Fitnessstudio nicht stark genug sei. Ihm fehlten Baupläne und genaue Informationen über die verwendeten Baumaterialien, daher ging er vom schlechtesten Fall aus – mit negativem Ergebnis. Doch der Bauherr wollte nicht aufgeben und beauftragte IEXB für umfangreiche Untersuchungen des Tragwerks.

Vorarbeit und mobiles Labor

Zunächst machten sie Vorberechnungen mit Finite-Elemente-Simulationen, erstellten ein individuell angepasstes Konzept, wie die Prüfung vor Ort durchgeführt werden kann, und bereiteten den Außeneinsatz vor. Nun geht es vor Ort weiter: In vier Tagen belasten sie verschiedene kritische Punkte der Decke und messen dabei, wie sich der Beton verformt.

Um die Belastungsprobe exakt durchführen zu können, muss ein Kräftekreislauf zwischen dem zu prüfenden Bauteil und den Stahlträgern erzeugt werden. Dafür verschrauben die Bauingenieure ein Stahlgerüst mithilfe großer Eisenstangen mit dem Boden. Gleich neben der roten Stahlkonstruktion richten sich Hahn und Fischer auf zwei Tischen ein mobiles Messlabor ein.

Es besteht aus zwei Computern und einer Elektropumpe, die Öl in die Hydraulikzylinder befördert, wenn Hahn langsam das Ventil aufdreht. Wie viel Kraft auf die jeweiligen Zylinder einwirkt, ermitteln elektrische Kraftmessdosen.

Den ganzen Beitrag können Sie in der August-Ausgabe von »Der Bausachverständige« lesen.
